[文章亮點]

• 三種表面活性劑均能提高活性污泥類藻酸鹽物質（ALE）提取（12.4%→22.3%~28.2% VSS）

• 表面活性劑亦可提高提取物質藻酸鹽純度（50%→54%~70%）

• Triton X-100促進效果最佳，CTAB和SDS次之

• 表面活性劑通過膠束作用促進污泥絮體和胞外聚合物釋放

• 相似相溶和官能團吸附作用協助提高ALE物質溶解

[圖形摘要]

[文章簡介]

類藻酸鹽（Alginate-like exopolysacides, ALE）作為一種從剩余污泥胞外聚合物（EPS）中可回收的高附加值產品備受關注。之前實驗已經探明普通活性污泥（CAS）ALE提取量介于90~190 mg/g VSS；其含量雖然尚可，但與好氧顆粒污泥（AGS）ALE提取量（16%~31% SS）相比，仍然只是其含量下限（見2021年10月1日公眾號文章《研究速遞|活性污泥類藻酸鹽物質回收：潛力、性質及限制因素》（點擊進入））。分析原因可知，CAS中ALE含量或提取量較低主要受限于絮凝體本底值較低或提取方法效率不高兩方面因素。

初步實驗已探明不同進水水質（不同碳源、污泥負荷、C/N比）與運行參數（溫度和SRT）對ALE本底值存在一定程度影響；除淀粉碳源和低溫環境培養污泥ALE增產效果明顯外，其它因素影響并不明顯（見2022年3月18日公眾號文章《原創研究|活性污泥EPS中類藻酸鹽物質形成控制因素》（點擊進入））。考慮實際市政污水處理廠進水碳源種類雖繁多但成分基本穩定、且污水低溫環境并非常態，所以，通過控制運行工況達到提高ALE產量的目的顯然難以奏效。可見，似乎只能從優化提取方法角度嘗試，基于ALE本底含量基本固定前提，通過提高提取效率來盡可能增加ALE提取量。

典型污泥EPS提取方法包括物理法、化學法以及二者組合方法。其中，物理法相對溫和，但提取效率較低；化學法效率雖較高，但可能改變EPS組分性能，導致提取物純度降低。研究發現，這些優化方法固然可以一定程度提高EPS提取產量，但優化過程所采用的高功率、長時耗、高轉速等手段意味著高能耗和高成本。早期研究通過借鑒海藻酸鹽提取方法，采用高溫碳酸鈉以及酸析出、有機萃取方法成功從AGS中提取、純化得到ALE物質。然而，這種方法對于顆粒污泥奏效，卻在提取CAS中ALE時存在提取效率不高的缺點。因此，有必要需要尋找有效手段對其進行優化。

文獻綜述發現，表面活性劑在CAS剩余污泥EPS高值產物ALE提取方面似乎有明顯作用。為此，本研究以表面活性劑作為研究目標，分別探究不同表面活性劑，如，陰離子型十二烷基硫酸鈉（SDS）、陽離子型十六烷基三甲基溴化銨法（CTAB）和非離子型辛基苯基聚氧乙烯醚（Triton X-100）對CAS污泥EPS中ALE的強化提取效果，并確定適宜表面活性劑種類及投加濃度。與此同時，對提取物進行組分表征，分析ALE提取量增加與純化過程機理，為CAS污泥高值產物ALE高效提取、回收奠定實驗與理論基礎。該成果已發表于《Science of The Total Environment》雜志（一區SCI，IF=7.936）。

[主要結果]

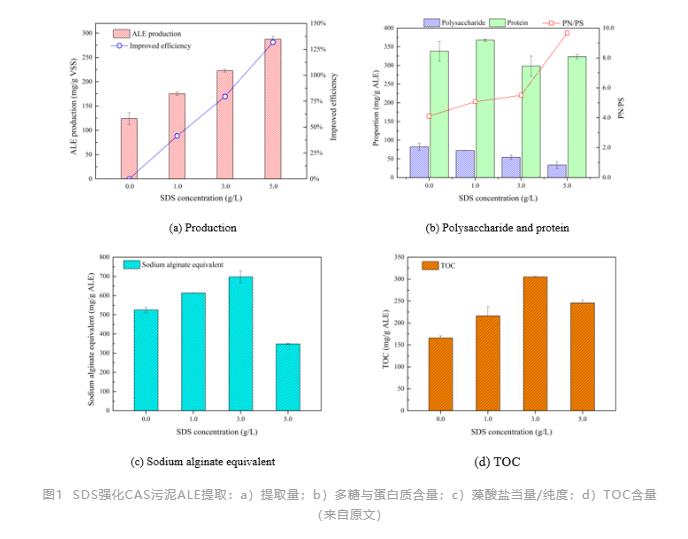

表面活性劑強化CAS污泥ALE提取量具有較明顯效果，當SDS=3 g/L時，ALE提取物產量增加132%，達287.7 mg/g VSS，對應純度70%；CTAB=0.8 g/L時提取量達最大值281.9 mg/g VSS，增量效果達127%，對應純度54%；Triton X-100=1.25 mL/L時提取量達250.6 mg/g VSS，增量效果達102%，對應純度63%。

總之，經表面活性劑優化提取ALE，提取量從初始12%可提升至25%~28%，最佳投加效果順序為：0.04 g/g TS(Triton X-100)< 0.06 g/g TS(CTAB)< 0.19 g/g TS(SDS)。此外，實驗還發現，利用SDS和Triton X-100作為添加物還可以提高ALE提取物純度，由初始約50%藻酸鹽純度（500 mg/g ALE）提高至近70%。

[機理分析]

增溶分散

研究表明，超過或低于表面活性劑臨界膠束濃度（CMC），可以提高疏水性物質溶解度。ALE在EPS結構中多以不溶性藻酸鈣存在，表面活性劑添加后可能導致其從污泥絮體上脫落溶解至液相，增大了Na⁺（來自添加Na2CO₃）與Ca²⁺交換幾率，致較多ALE被分離提取。另一方面，對ALE主要成分多糖和蛋白質而言，表面活性劑存在也會促進溶解細胞絮體及胞外結構蛋白和功能性物質，從而使提高ALE提取物量。

基團結合

表面活性劑通常由可完全溶解于水中的親水基團和不易溶于水的疏水基團組成，它們會通過靜電引力、氫鍵作用和疏水間作用力與ALE中各類基團或污泥絮體基團結合，占據吸附位點，使ALE從細胞絮體上脫落進入溶液體系，增加與溶液中Na+結合機會，從而提高不溶態藻酸鈣向溶解態藻酸鈉轉化效率。這種結合變化通過ALE提取物官能團變化情況來證明。

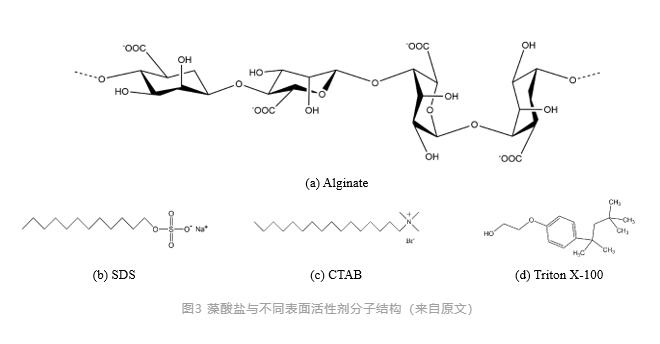

基團結合角度也是不同表面活性劑強化提取效果差異原因。3種表面活性劑最大不同之處是尾部連接基團不同；SDS尾部連接硫酸鹽基團，能夠破壞EPS之間的非共價鍵，與具有特殊官能團物質結合，使其與細胞絮體脫離進入液相；CTAB尾部連接的是季氨鹽類表面活性劑，它們可與蛋白質和大多數酸性多聚糖（成分與類藻酸鹽物質或淀粉樣蛋白質完全不同，主要是由O-甲基葡萄糖和半乳糖作為單體組成的聚合物）以外的多聚糖形成復合物。

Triton X-100是非離子型表面活性劑，其吸附結合能力較弱，但其可以破壞脂質雙分子層，溶解、破壞分子間吸附結合的大部分蛋白；對蛋白的破壞作用可導致污泥絮體解體，胞外聚合物完全游離釋放，實現提取量增加。

[重要結論]

1）SDS（3.0 g/L）、CTAB（0.8 g/L）和Triton X-100（1.25 mL/L）分別為各自最佳添加濃度，提取量分別由124.1 mg/g VSS提高至222.8、281.9和250.6 mg/g VSS；促進效率為79.5%、127.2%和102.0%，對應藻酸鹽純度由50%提高至70%、54%和63%；

2）以污泥干重計，達到相同提取量效果（ALE=25%~28% VSS），表面活性劑用量不同：0.04 g/g TS(Triton X-100)< 0.06 g/g TS(CTAB)< 0.19 g/g TS(SDS)；

3）表面活性劑可以通過形成膠束增溶作用促進污泥絮體物質從結合細胞表面剝落而進入液相，從而被提取回收，其中，Triton X-100膠束濃度最低，增量效果最佳；

4）SDS、CTAB和Triton X-100與藻酸鹽結構相似相溶作用可進一步增加ALE提取量，其中，Triton X-100也可以通過相似相溶作用實現物質純化；

5）基團結合作用亦可實現ALE提取量增加和純化作用，且這種作用因不同表面活性劑基團結構不同所導致的增產與純化效果存在明顯差異。

---

以上是小編收集整理的表面活性劑強化活性污泥類藻酸鹽提取部分內容來自網絡，如有侵權請聯系刪除：153045535@qq.com;
本文地址：http://www.lxstny.com/shuichuli/1008.html

---
