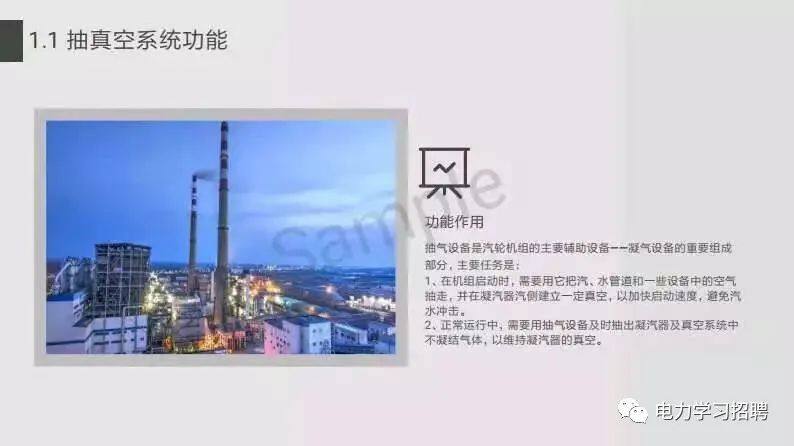

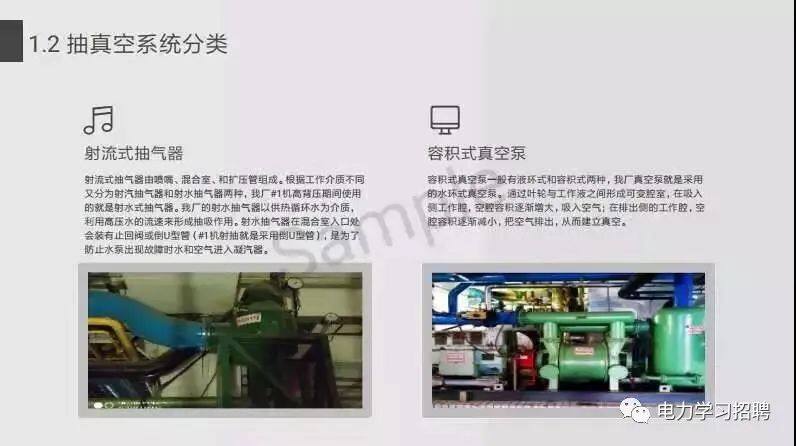

凝汽器抽氣系統也稱為真空系統，其作用就是用來建立和維持汽輪機排汽裝置、空冷凝汽器的真空；正常運行時不斷地抽出由不同途徑漏入汽輪機及排汽裝置的不凝結氣體。目前用于凝汽器抽真空系統的設備通常有兩類,一類是水環式真空泵機組,另一類是噴射器，包括射汽抽氣器和射水抽氣器。

射水抽汽器具有結構緊湊、工作可靠、制造成本低等優點；缺點是要消耗一部分電力和水，占地面積大。離心式真空泵優點是功耗低、耗水量少，噪音小。真空泵的缺點是：過載能力很差，當抽吸空氣量太大時，真空泵的工作惡化，真空破壞。這對真空嚴密性較差的大機組來說是一個威脅。有些電廠考慮起動時用射水抽汽器，正常運行時用真空泵來維持凝汽器真空。

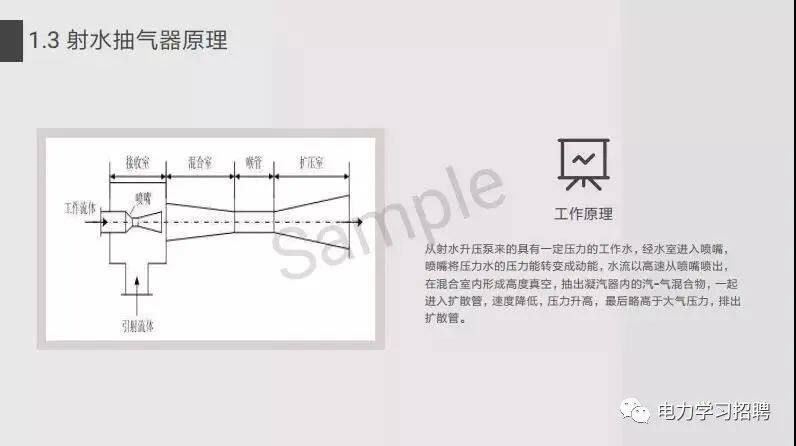

一、 射水抽汽器工作原理：從射水泵來的具有一定壓力的工作水經水室進入噴嘴，噴嘴將壓力水的壓力能轉變?yōu)樗俣饶?/span>，水流高速從噴嘴射出，使空氣吸入室內產生高度真空，抽出凝汽器內的汽氣混合物，一起進入擴散管，水流速度減慢，壓力逐漸升高，最后以略高于大氣壓力排出擴散管。

---
